नायलॉन इंसर्ट लॉकनट्स - सिद्धांत, फायदे और व्यावहारिक अनुप्रयोग गाइड

नायलॉन इन्सर्ट लॉकनट्सकंपन, झटके या गतिशील भार के तहत बोल्ट को ढीला होने से बचाने के लिए सबसे व्यापक रूप से उपयोग किए जाने वाले फास्टनिंग समाधानों में से एक है। वे अधिक जटिल लॉकिंग विधियों जैसे चिपकने वाले, विकृत धागे, या कोटर पिन के साथ कैसल नट्स के लिए एक सरल, विश्वसनीय और लागत प्रभावी विकल्प प्रदान करते हैं।

1. वे कैसे काम करते हैं - घर्षण‑हस्तक्षेप सिद्धांत

डिज़ाइन सीधा लेकिन अत्यधिक प्रभावी है:

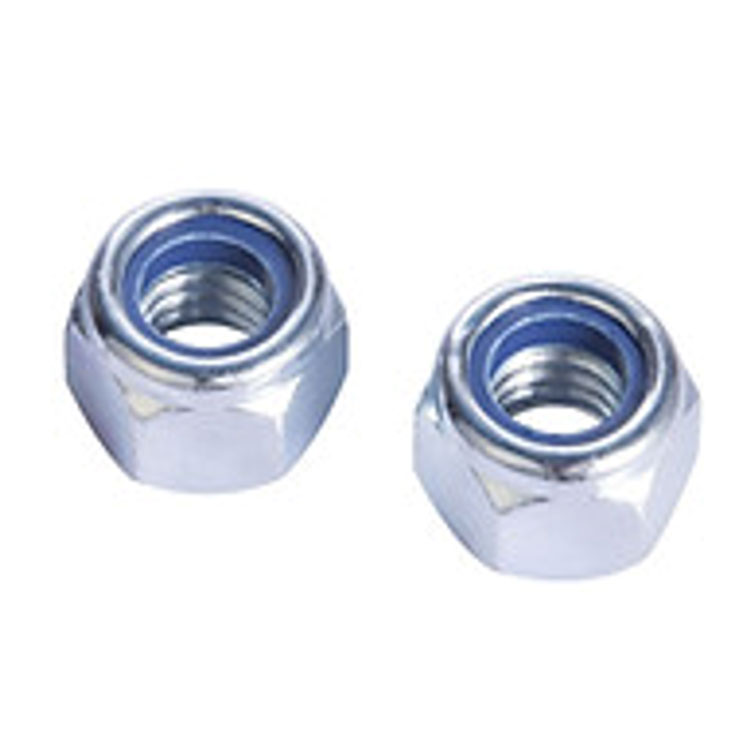

• उच्च ग्रेड नायलॉन (आमतौर पर नायलॉन 6/6) की एक अंगूठी स्थायी रूप से नट के धागे के छेद के शीर्ष या मध्य में डाली जाती है।

• इस नायलॉन रिंग का आंतरिक व्यास मेटिंग बोल्ट धागे के प्रमुख व्यास से थोड़ा छोटा है।

• जब आप बोल्ट में धागा डालते हैं, तो बोल्ट के धागे कट जाते हैं और नायलॉन रिंग को दबा देते हैं, जिससे एक कड़ा हस्तक्षेप फिट बनता है।

• यह हस्तक्षेप बोल्ट थ्रेड्स के खिलाफ निरंतर रेडियल दबाव उत्पन्न करता है, जो लगातार घर्षण प्रतिरोध उत्पन्न करता है जो घूर्णी ढीलेपन का विरोध करता है।

यांत्रिक लॉकिंग उपकरणों (जैसे, टैब वॉशर या वायर टाई) के विपरीत, यह सिस्टम बाहरी घटकों पर निर्भर नहीं करता है - लॉकिंग क्रिया नट में ही निर्मित होती है।

2. मुख्य प्रदर्शन विशेषताएँ - आपको क्या जानना आवश्यक है

उत्कृष्ट कंपन प्रतिरोध

नायलॉन इन्सर्ट लॉकनट्सउच्च-कंपन वातावरण में असाधारण रूप से अच्छा प्रदर्शन करें। उद्योग डेटा लगातार उन्हें गंभीर कंपन स्थितियों के लिए उपयुक्त मानता है, जिससे वे ऑटोमोटिव, औद्योगिक मशीनरी और बाहरी उपकरणों के लिए पसंदीदा विकल्प बन जाते हैं।

तापमान सीमा - मुख्य बाधा

इन नट्स का चयन करते समय यह सबसे महत्वपूर्ण कारक है:

• +100°C से ऊपर, नायलॉन नरम हो जाता है और अपना लॉकिंग टॉर्क खो देता है।

• -50°C से नीचे, नायलॉन भंगुर हो जाता है और स्थापना के दौरान या प्रभाव के तहत टूट सकता है।

व्यावहारिक सुझाव: यदि आपका एप्लिकेशन 100 डिग्री सेल्सियस से ऊपर निरंतर तापमान देखता है, तो ऑल-मेटल लॉकनट्स या उच्च-तापमान नायलॉन वेरिएंट पर विचार करें (अपने आपूर्तिकर्ता से परामर्श करें)।

पुन: प्रयोज्यता - सीमित

पहली स्थापना पर नायलॉन की अंगूठी प्लास्टिक रूप से विकृत हो जाती है - वह पहला टॉर्क सबसे अधिक होता है।

सुरक्षा-महत्वपूर्ण अनुप्रयोगों (जैसे, ब्रेक सिस्टम, सस्पेंशन, उठाने वाले उपकरण) में, हमेशा एक नया नट स्थापित करें।

स्थापना गति

आप उन्हें मानक हैंड रिंच, सॉकेट या बिजली उपकरण के साथ स्थापित कर सकते हैं। तथापि:

अनुशंसित अधिकतम गति: वायवीय या इलेक्ट्रिक ड्राइवरों का उपयोग करते समय 150 आरपीएम। उच्च गति घर्षण गर्मी उत्पन्न करती है जो पूर्ण बैठने से पहले नायलॉन डालने को नुकसान पहुंचा सकती है।

3. सामग्री और सतही फिनिश - अपने पर्यावरण के अनुसार चुनें

त्रिसंयोजक निष्क्रियता के साथ जस्ता चढ़ाना औद्योगिक उपयोग के लिए सबसे आम लागत-प्रभावी फिनिश है। बाहरी तटीय या अपतटीय वातावरण के लिए A4‑316 स्टेनलेस की पुरजोर अनुशंसा की जाती है।

4. लागू मानक - DIN 985 और उससे आगे

नायलॉन इन्सर्ट लॉकनट्स के लिए सबसे मान्यता प्राप्त वैश्विक मानक है:

इंच-आधारित सिस्टम के लिए, ANSI/ASME B18.16.6 UNC/UNF थ्रेड्स में नायलॉन इंसर्ट लॉकनट्स को कवर करता है।

युक्ति: अपनी डिज़ाइन आवश्यकता का अनुपालन सुनिश्चित करने के लिए प्रासंगिक मानक के अनुसार प्रचलित टॉर्क मानों को हमेशा सत्यापित करें।

5. व्यावहारिक स्थापना और उपयोग युक्तियाँ

1. स्थापना से पहले नायलॉन रिंग का निरीक्षण करें - यह दरार, चिप्स या तेल संदूषण से मुक्त होना चाहिए।

2. क्रॉस-थ्रेडिंग से बचने के लिए नट को हाथ से शुरू करें, जो हस्तक्षेप फिट के कारण अधिक होने की संभावना है।

3. बिजली उपकरणों का उपयोग करते समय, ओवर-टॉर्किंग को रोकने के लिए क्लच को सेट करें - प्रचलित टॉर्क अंतिम सीटिंग टॉर्क में जुड़ जाता है, इसलिए आपकी टूल सेटिंग को इसके लिए जिम्मेदार होना चाहिए।

4. बोल्ट थ्रेड्स पर स्नेहक का उपयोग करें (यदि अनुमति हो) - इससे गैलिंग को कम किया जा सकता है, विशेष रूप से स्टेनलेस स्टील के साथ, लेकिन ध्यान रखें कि स्नेहन प्रभावी लॉकिंग टॉर्क को थोड़ा कम कर सकता है।

5. यदि पहले कुछ धागों के दौरान नट असामान्य रूप से ढीला महसूस होता है, तो नायलॉन की अंगूठी खराब हो सकती है या ख़राब हो सकती है - इसे त्याग दें।

6. विशिष्ट अनुप्रयोग परिदृश्य

7. अन्य लॉकिंग विधियों के साथ तुलना (त्वरित संदर्भ)

8. सारांश - नायलॉन इंसर्ट लॉकनट्स का उपयोग कब करें

उन्हें तब चुनें जब:

आपकी असेंबली में मध्यम से गंभीर कंपन का अनुभव होता है।
ऑपरेटिंग तापमान -50°C से +100°C के बीच रहता है।
आप एक पूर्व-इकट्ठा, एक-टुकड़ा लॉकिंग समाधान चाहते हैं जिसमें कोई अतिरिक्त भाग या इलाज का समय न हो।
लागत और सादगी महत्वपूर्ण हैं - वे आम तौर पर समकक्ष ग्रेड के सभी धातु लॉकनट्स से सस्ते होते हैं।
इनसे बचें जब:
तापमान लगातार 100°C से अधिक होता है।
नट को कई बार हटाया जाना चाहिए और सेवा में पुनः स्थापित किया जाना चाहिए।
बहुत उच्च शक्ति वाले बोल्ट (ग्रेड 10.9 / कक्षा 10.9 से ऊपर) को सटीक प्रीलोड नियंत्रण की आवश्यकता होती है - प्रचलित टॉर्क टॉर्क-कोण कसने के तरीकों में हस्तक्षेप कर सकता है।

80% सामान्य औद्योगिक और ऑटोमोटिव अनुप्रयोगों के लिए, DIN 985 पर जिंक-प्लेटेड कार्बन स्टील नायलॉन इंसर्ट लॉकनट प्रदर्शन, लागत और उपलब्धता का सर्वोत्तम संतुलन प्रदान करता है।

हमेशा जांचें:

• धागे का आकार और पिच (मीट्रिक बनाम इंच)

• संपत्ति वर्ग (जैसे, 8, 10, या स्टेनलेस)

• आपके ऑपरेटिंग वातावरण का तापमान प्रोफ़ाइल

• चाहे आपको अपनी क्लैंपिंग लंबाई के लिए पतले (डीआईएन 985) या पूरी ऊंचाई (डीआईएन 982) संस्करण की आवश्यकता हो

उनका सही ढंग से उपयोग करें, और वे आपको वर्षों तक परेशानी-मुक्त, रखरखाव-कम कनेक्शन देंगे।
